Leica Pegasus Two
Plataforma de sensores para la captura de la realidad independiente de vehículos y aplicaciones
Leica Pegasus Two mejora los proyectos tradicionales y crea nuevas oportunidades de negocio. Fortalece el concepto de una plataforma multisensor, esta puede estar combinada con cámaras aéreas para la modelación de ciudades, imágenes térmicas para la detección de pérdidas de energía y cámaras adicionales para la evaluación del pavimento, sensores de contaminación para evaluar la calidad del aire y un radar de penetración terrestre para la administración de instalaciones subterráneas. Basta con realizar la captura de datos una vez para generar numerosas fuentes de ingresos. Logrando precisiones de grado topográfico, los datos de realidad capturados crean nuevas oportunidades de negocio y le permiten tomar proyectos más grandes.
Levantamiento móvil
Gane tranquilidad en esta era de disrupción digital al incrementar eficiencia y rentabilidad. El sistema Pegasus Two es altamente rentable. Al trasladar el sitio de trabajo a la oficina, los empleados están más seguros, disminuyen las primas del seguro y las visitas al sitio de trabajo son más cortas.
Levantamiento digital móvil comparado con el levantamiento tradicional con 10 mm de precisión
Costos 3,9 veces menores
Entrega 2,6 veces más rápida
Tiempo en el campo 5,8 veces menor
Consiga los datos una vez, véndalos numerosas veces: amplíe sus fuentes de ingresos recopilando datos adicionales con sensores innovadores

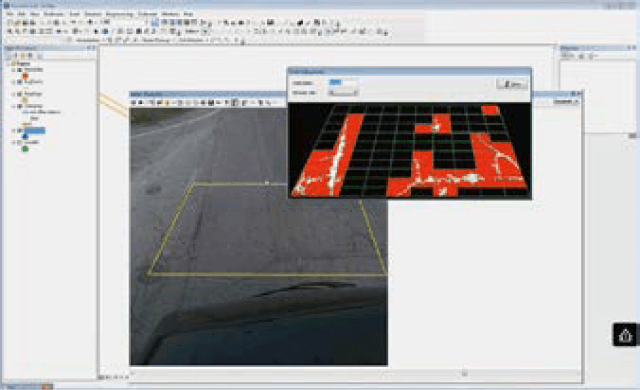

Cámara de Pavimento
La combinación del perfilador láser de bajo ruido Z+F 9012 con la innovadora cámara de pavimento del Pegasus: Two, amplía las funciones de análisis.
- Índice de grietas en el pavimento
- Índice IRI
- Extracción de señales viales
- Análisis de libramiento

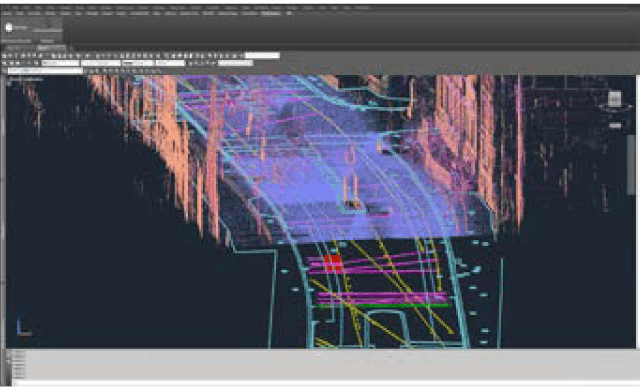

Radar de penetración de la superficie
Detecte instalaciones en el subsuelo y peligros potenciales antes de excavar para evitar dañar la infraestructura de servicios públicos al escalar a Pegasus: Stream.
- Detección de tuberías
- Cambio de densidad para fugas de agua
- Detección de cavidades
- Objetos enterrados

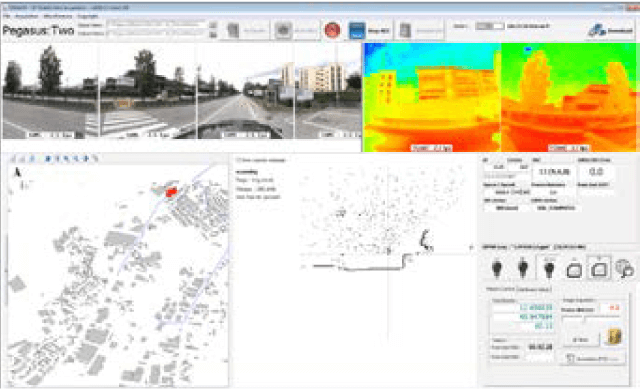

Sensor térmico
Detecte la pérdida de energía y el sobre calentamiento en la red eléctrica para evitar costosas actividades de mantenimiento.
- Temperatura del transformador
- Funcionamiento de los fusibles
- Auditoría e inspección energética en zonas residenciales
- Misiones de búsqueda y rescate
Rentabilidad inmediata
Con el levantamiento digital se eliminan múltiples inversiones en equipo y se maximiza el tiempo de los empleados en su totalidad. Esta plataforma completa, junto con el software de flujo de trabajo completo, reduce el tiempo en campo y oficina entre el 40 % al 60 % comparado contra el levantamiento tradicional y le asegura capturar cada detalle en campo.
Cree nuevos modelos de ingresos
Basta con escanear la zona una vez para generar numerosas fuentes de ingresos a partir de un conjunto de datos. Con puertos externos de sincronización, puede conectar sensores adicionales, incluidos sensores de contaminación, cámaras térmicas y radares de penetración del suelo. Los datos de precisión de calidad topográfica le permiten trabajar en proyectos adicionales mayores.
Independiente de vehículos
La Pegasus: Two es una solución independiente de vehículos y aplicaciones, por lo que es apta para levantamientos en carretera, vías férreas y agua. Captura datos de nubes de puntos e imágenes calibradas en un recorrido y, en combinación con SiRail Suite, permite realizar tareas de pos-procesamiento para satisfacer todas las necesidades de desarrollo y mantenimiento de vías férreas. Ahorre tiempo con el flujo de trabajo integrado con AutoCAD y ArcGIS.
Alta precisión
Con un historial que se remonta casi 200 años en la producción de soluciones de alta precisión, la tecnología de Leica Geosystems se beneficia de un conocimiento profundo de las mejores prácticas. Con una combinación de los datos más actualizados y precisos, la Pegasus: Two garantiza que no se omite ningún aspecto crítico del terreno y proporciona el nivel de precisión que cualquier topógrafo esperaría.
Sensor cámara
Número de cámaras
8
Tamaño CCD
2000 x 2000
Tamaño de los píxeles
5.5 x 5.5 micras
Máxima frecuencia de cuadro
8 fps/cámara, equivalente a 256 M píxeles/ segundo (colectado, comprimido, almacenado)
Lentes
8.0 mm focal, reforzada; 2.7 mm focal, superior
Cobertura
360° x 270° excluida la cámara trasera que apunta hacia abajo
Unidad de control
PC industrial multinúcleo, bajo consumo de energía, disco duro SSD de 1 TB con interfaz USB3. Conexiones USB, Ethernet e inalámbrica disponibles mediante el sistema de batería. Asistencia técnica disponible mediante la interfaz remota.
Desempeño del sistema de batería
Tiempo de funcionamiento típico
9 h, versión con per lador; 13 h, versión con escáner
Voltaje de entrada VAC
De 100 min. a 240 máx. VAC con regulación automática
Corriente de entrada AC
350 W máx.
Frecuencia de entrada AC
50/60 Hz
Tiempo de carga completa
11.0 h máx., desde 0 %
Salida DC
21-29 volts
Watt/Amp-hora
2685 watts-hora/104 amper-hora
Sensor GNSS/IMU/SPAN
Frecuencia
200 Hz
MTBF
35.000 hr
Estabilidad de desviación del Giróscopo (±grado/h)
0.75
Desviación del giróscopo (±grado/h)
0.75
Recorrido aleatorio angular del giróscopo (±grado/√ h)
0.1
Factor de escala del giróscopo (ppm)
300
Rango del giróscopo (±grados/s)
450
Desviación del acelerómetro (mg)
1
Factor de escala del acelerómetro (ppm)
300
Rango del acelerómetro (±g)
5
Precisión de la posición tras 10 s de interrupción
0.020 m RMS horizontal, 0.020 m RMS vertical, 0.008 grados RMS cabeceo/giro, 0.013 grados RMS rumbo.
Accesorios opcionales
Sensor de rueda
1000 pulsaciones por rotación, IP 67, sello de tiempo integrado para los datos del sensor de rueda (mediante el controlador GNSS). El procesamiento de los datos del sensor de rueda está integrado con el software computacional de trayectoria basado en filtros Kalman. Compatible con varios tamaños de rueda.
Plataforma giratoria
Plataforma giratoria opcional que proporciona una posición alternativa para el escáner o perfilador al tiempo que mantiene la geometría de la cámara.
Plataforma del sensor
Peso
51 kg (sin estuche), 86 kg (con estuche)
Tamaño
60 x 76 x 68 cm, versión con perfilador 60 x 79 x 76 cm, Leica ScanStation P20
Tamaño con estuche
68 x 68 x 65 cm
Batería
Peso
34.8 kg
Tamaño
65 x 32 x 37cm
Medio ambiente
Temperatura de operación
De 0° a 40 °C, sin condensación Nivel de protección IP52, excluido el escáner. Consulte la documentación del escáner.
Temperatura de almacenamiento
De -20° a 50 °C, sin condensación
Precisión típica
Precisión horizontal
0.020 m RMS
Precisión vertical
0.015 m RMS
Condiciones
Sin puntos de control, a cielo abierto
Datos producidos por proyecto (comprimidos)
43 GB/h o 1.1 GB/km
Datos producidos post procesamiento (imágenes y nube de puntos)
Productividad
Datos producidos por proyecto (comprimidos)
43 GB/h o 1.1 GB/km
Datos producidos post procesamiento (imágenes y nube de puntos)
60 GB/h o 1.5 GB/km
Tiempo de pos-procesamiento
1 h de recopilación de datos equivale a 1 h de post procesamiento sin coloración, 1 h de recopilación de datos equivale a 5 h de post procesamiento con coloración.
Opcines de exportción
Imágenes
JPEG y ASCII para parámetros fotográficos
Nube de puntos
LAS 1.2. binario X,Y,Z, intensidad, valores RGB Coloración por fotografía Formato de puntos Hexagon, Recap
Condiciones de la prueba de precisión
Frecuencia del escáner
1,000,000 puntos por segundo
Distancia de la imagen
3 m
Velocidad de desplazamiento
40 km/h
Configuración del sistema
Sin sensor de rueda, sin antena dual
Escáner por láser
ZF 9012
Longitud máxima de línea base
3.2 km
Repetibilidad
A cielo abierto, procesamiento GPS+GLONASS y diferencial de fase. Los puntos se midieron manualmente desde la nube de puntos. Se colectaron 4 veces 26 puntos de comprobación de un anillo para un total de 104 observaciones. Los puntos de comprobación se midieron con TPS y nivelación.
El error medio resultante de X,Y,Z fue de -0.004, -0.004, 0.001 metros, y la desviación estándar resultante de X,Y,Z fue de 0.011, 0.012, 0.008 metros.
