IBIS-FS

Un Innovador sensor para monitoréo remoto de pendientes y movimiento en estructuras y terreno.

IBIS-FS es un sitema interferométrico de microondas para monitoréo remoto estaático y dinaámico de puentes, edificios, monumentos históricos, torres y otras estructuras. IBIS-FS fue diseñado para monitorear de forma remota aplicaciones como pruebas estructurales, desplazamiento y riesgo de colapso, así como en la preservación de herencias arqueológicas, sin la necesidad de tener acceso directo al sitio o utilizar ningún equipo invasivo. Además tiene la funcionalidad de realizar monitoréo dinámico incluyendo mediciones estructurales con resonancia, analisis de formaa de estructuras y monitoreo de deformacion en tiempo real.

Beneficios IBIS-FS

• Incrementa el saludable monitoréo estructural mediante el uso de técnicas de monitoréo vibratorio no invasivo.

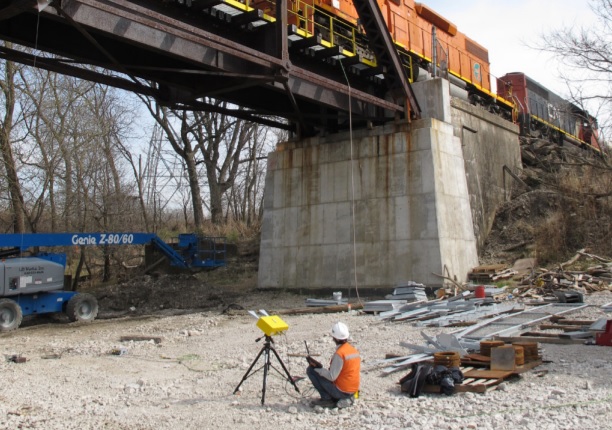

• Preciso monitoréo remoto de un puente o una estructura sin la necesidad de tener que montar ningún punto reflector en la superficie.
• Reduce el tiempo necesario a solo unos minutos para pruebas estructurales estáticas o dinámicas.

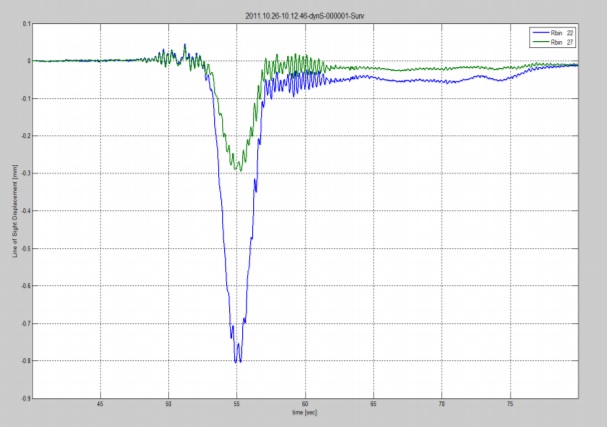

• Información en tiempo real de desplazamiento en estructuras.

Características IBIS-FS

• Sensor remoto: Sensor remoto de tiempo real hasta 1 km sin necesidad de que equipo sea instalado en la estructura a monitorear.
• Mediciones precisas: Mediciones de desplazamiento desde 0.1 mm hasta 0.5 km. Nningun instrumento standart puede alcanzar dicha precisión.
• Muestreo: Muestreo estructural de vibración hasta 200 Hz.
• Siempre operativo: Opera día y noche en todas las condicion es climáticas.

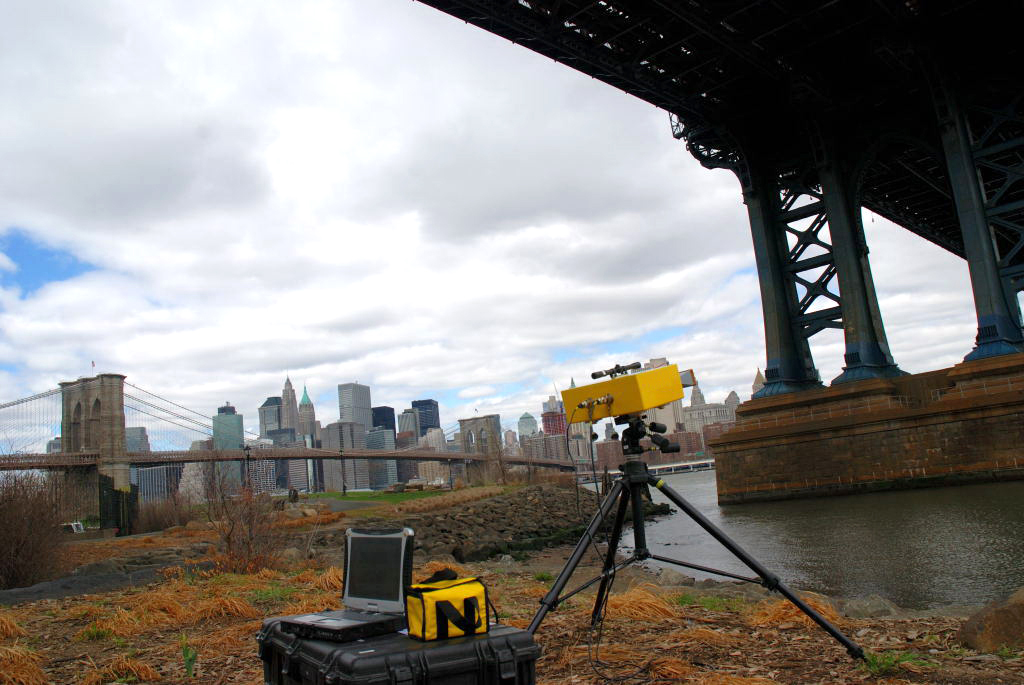

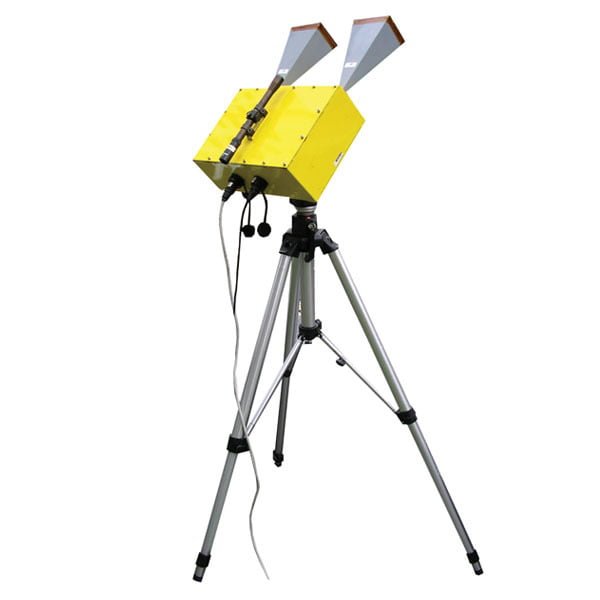

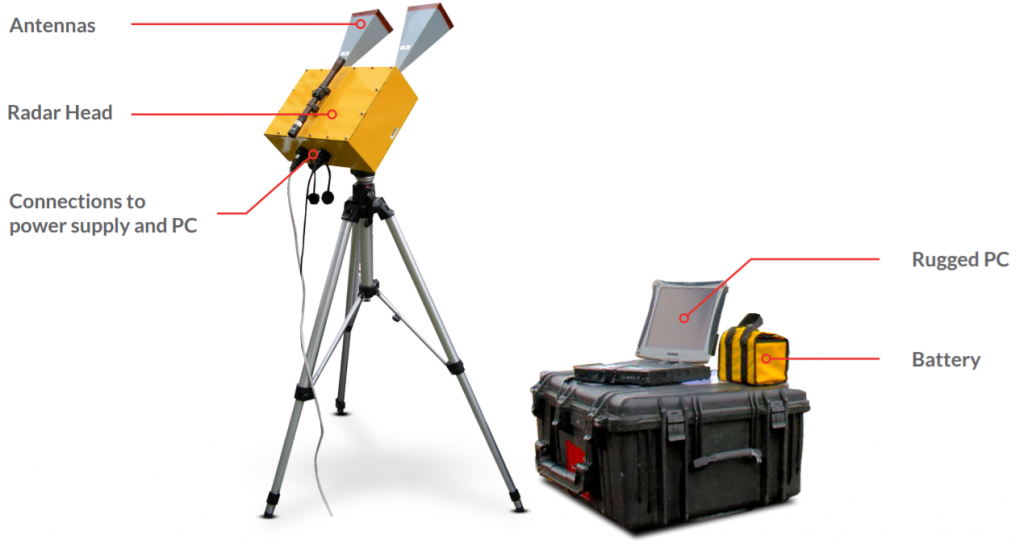

IBIS-FS consiste en la cabeza del radar portable que puede ser montada sobre un trípode en cualquier lugar con linea de visión clara dentro del rango de 1km de la estructura a escanear. IBIS-FS’s IBIS Surveyor software fue específicamente desarrollado para procesar la información cruda generada durante las sesiones de monitoreo e incluye un completo set de características para la evaluación estructural general de la estática y dinamismo de las mismas. El software es capaz de mostrar una imagen del escenario monitoreado, el desplazamiento general del escenario y el desplazamiento entre puntos seleccionados del escenario. IBIS-FS está disponible con varios tipos de antenas, dependiendo de la aplicación.

Especificaciones del sistema

Peso

30 kg (incluyendo baterías)

Laptop recomendada

Panasonic CF-19 Tough-Book

Autonomía

Más de 10 horas

Rango máximo

1 km

Frecuencia de banda

17.1 – 17.3 GHz

Precisión de desplazamiento

0.01 – 0.1 mm (dependiendo del rango)

Suministro de energía

SLA Battery 12VDC 12 AH

Resolución espacial

0.5 m. La resolución puede cambiar debido a regulaciones nacionales de radio.

Adquisición de frecuencia

Hasta 200 Hz

Medioambiente

IP65

Consumo de energía

25.5 W

Certificación

EC, FCC, IC

Especificaciones del software

Guardian IBIS

IBIS Surveyor está equipado con un set completo de caracterizticas para la evaluación estática y dinámica del desplazamiento en la estructura en genera. EL software incluye:
• Poderosa imagen del escenario monitoreado,
• Historial en tiempo real y temporal de puntos de desplazamiento seleccionados.
• Herramientas de análisis estructural dinámico para identificar la resonancia de las frecuencias y modelar perfiles de estructuras monitoreadas.
