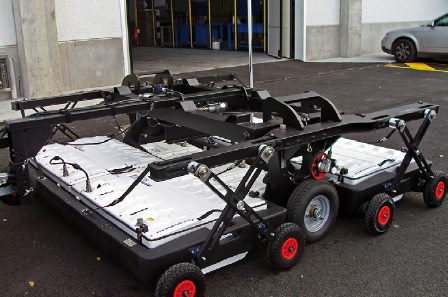

Stream EM

Stream EM es un radar remolcado por vehiculo para extenso mapeo 3D de caracterizticas del terreno y estructuras subterráneas. Para cumplir sus tareas utiliza enormes matrices multi-polarizadas y antenas multi-frecuencia. El uso de estras enormes matrices le permite realizar rápido escaneo de grandes áreas, mientras mantiene un alto nivel de precisión. Siendo multi-polarizado provee óptima detección tanto longitudinal como transversal, todo esto sin la necesidad de realizar multiples escaneos.

IBIS-FM provee una alta precision en la medida de desplazamiento por cada punto y en cada serie de tiempo permitiendo que las áreas de movimiento sean distinguidas de forma clara y las alertas puedan ser expedidas si los movimientos de terreno superan los límites establecidos. IBIS-FM puede ser utilizado para entregar información y alertas tempranas en derrumbes, socavones y volcanes, así como presas, estructuras con herencia cultural y en general estructuras creadas por el hombre.

Características Stream EM

Arreglo masivo de 34 antenas en dos polarizaciones : se crea una reconstrucción 3D precisa de la red de servicios públicos subterránea en un solo escaneo.
Detección automática de tuberías (APD) : detección automática en tiempo real de tuberías y cables enterrados.
Tamaño compacto : las pequeñas dimensiones de Stream C le permiten explorar áreas inaccesibles para sistemas de arenas más grandes, manteniendo la misma precisión.
Construcción robusta : construida con los más altos estándares y con materiales robustos para que se pueda utilizar en entornos exigentes y exigentes.

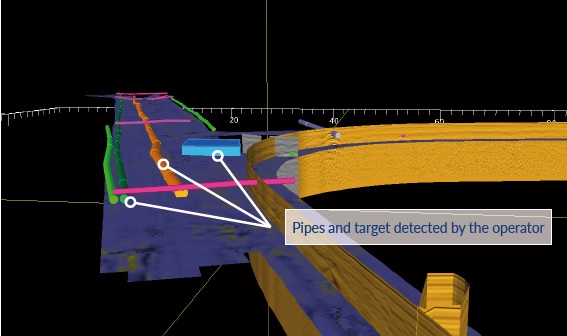

Tomografía por radar 3D : tomografía en tiempo real en un GPS o en un fondo cartográfico asistido por una estación total.

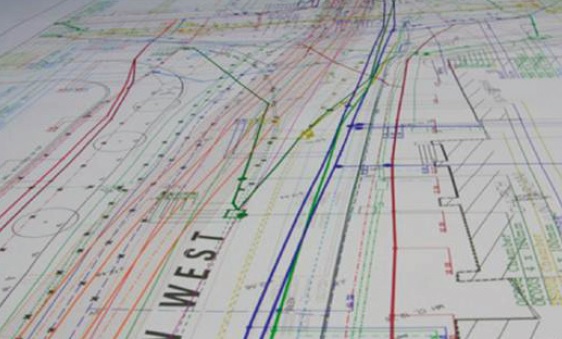

Encuesta profesional de subsuelo : produzca rápidamente mapas digitales basados en SIG subsuperficiales cuando las tuberías, cables y objetos enterrados se transfieren automáticamente a los formatos CAD y GIS.

Beneficios Stream Em

Alta productividad : las encuestas solo deben realizarse en una dirección para garantizar una detección óptima de las tuberías longitudinales y transversales;
No se necesita capacitación avanzada : el sistema detecta y ubica automáticamente la posición de las tuberías en tiempo real y las muestra en la pantalla;
Reducción de la fatiga del usuario : gracias al ajuste electrónico de la altura de marcha y una rueda motriz asistida por motor;
Facilita grandes levantamientos : el sistema se puede remolcar manualmente o con un vehículo pequeño, aumentando la velocidad de adquisición (hasta 6 km / h).

Configuración Stream EM

Stream X y RIS MF Hi-Mod

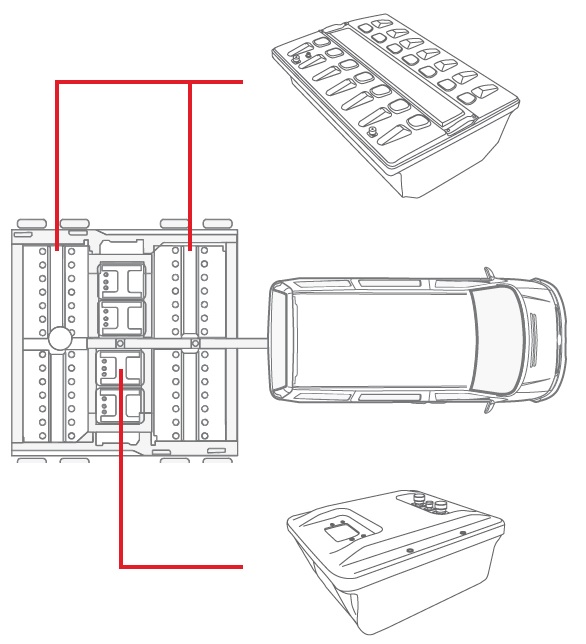

Stream EM es un sistema modular que puede ser rápidamente reconfigurado, con optimos resultados, para acoplarse a requerimientos específicos o superar desafíos. Está compuesto de 2 matrices verticales 200 MHz Detection of Main Line (DML) para detectar tuberías principales en las carreteras y 4 matrices horizontales de frecuencia dual 200 MHz & 600 MHz Detection of Connection Line (DCL) para la detección de uniones superficies y profundas.

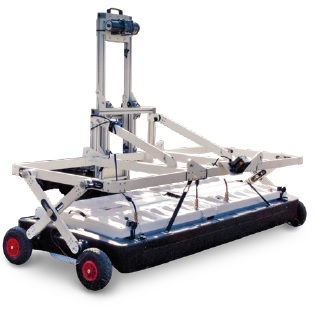

Stream X

Las matrices DLM pueden ser extraídas del Stream EM para ser utilizadas en la configuración Stream X para arqueología o estudios medioambientales.

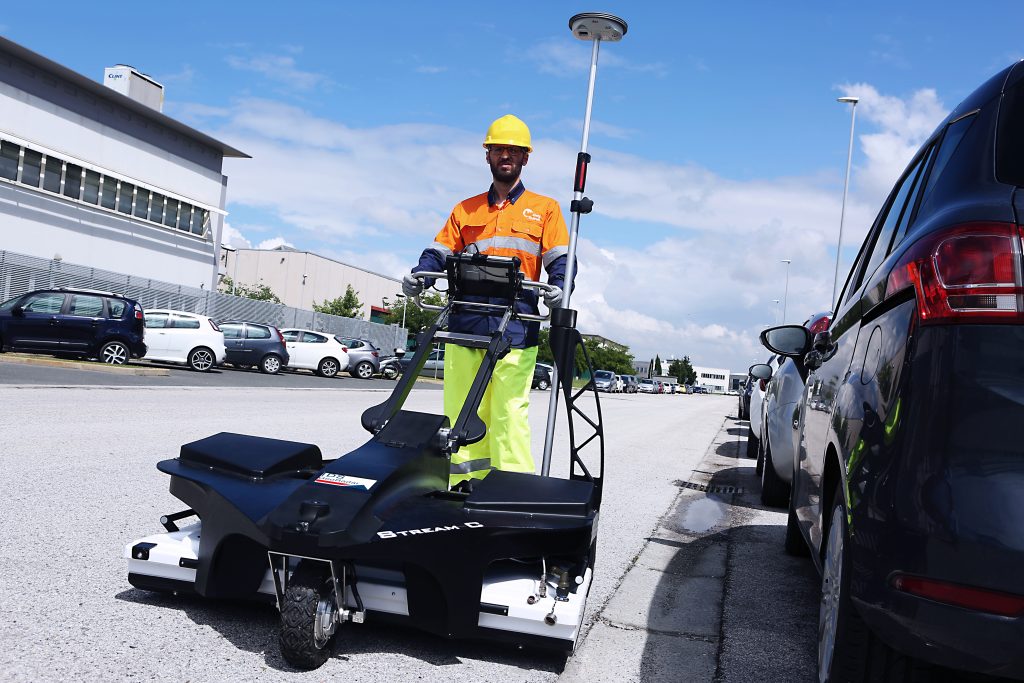

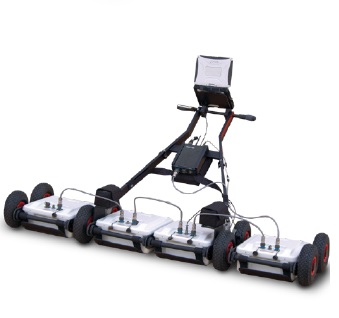

RIS MF Hi-Mod

Los matrices DCL puedes ser extraídos del Stream EM para ser utilizados en la configuración RIS MF Hi-Mod para mapeo de veredas y áreas con difícil acceso.

Especificaciones del sistema

Peso

228 kg

Laptop recomendada

Panasonic CF-31 Tough-Book o similar

Velocidad máxima de medición (@ STD. Intervalo de escaneo)

15 kph (9 mph)

Consumo de energía

72 W

Número de unidades de control

3 sincronizadas DAD MCH FW

Consumo de poder

-100W

Alcance de escaneo por canal

87 scans/sec

Intervalo de escaneo

17 scans/m @ 200 MHz
33 scans/m @ 600 MHz

Energía

SLA Battery 12 VDC 100 Ah

Especificaciones del software

ONEVISION ACQUISITION SOFTWARE

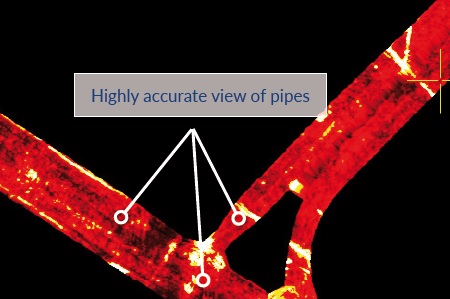

• Visualizacion de mapa tomográfico(C-Scan) incluyendo fusion de los datos del radar
• Visualizacion de información 3D
• Apuntado avanzado utilizando scan de radar y visión tomográfica

GRED HD 3D CAD POST PROCESSING SOFTWARE

•Visualizacion de mapa tomográfico(C-Scan) incluyendo fusion de los datos del radar
•Visualizacion de información 3D
•Apuntado avanzado utilizando scan de radar y visión tomográfica
•Exportacion de información GIS a CAD, GIS
•Mapa sintetico
•Visualizador del escaneo del radar, macro filtros y filtors, visualizador multiple de escaneo de radar
•Visualizador GPS y de mapa incluyendo axis X, Y y Z además de la importación del mapa
•Menejo de video (opcional)

Especificaciones de antena

Ambiental

IP65

Número de canales

Frecuencia de antenas

200 MHz (34 canales) y 600 MHz (4 canales)

Espacio entre antenas

6 cm

Certificación

EC, FCC, IC
